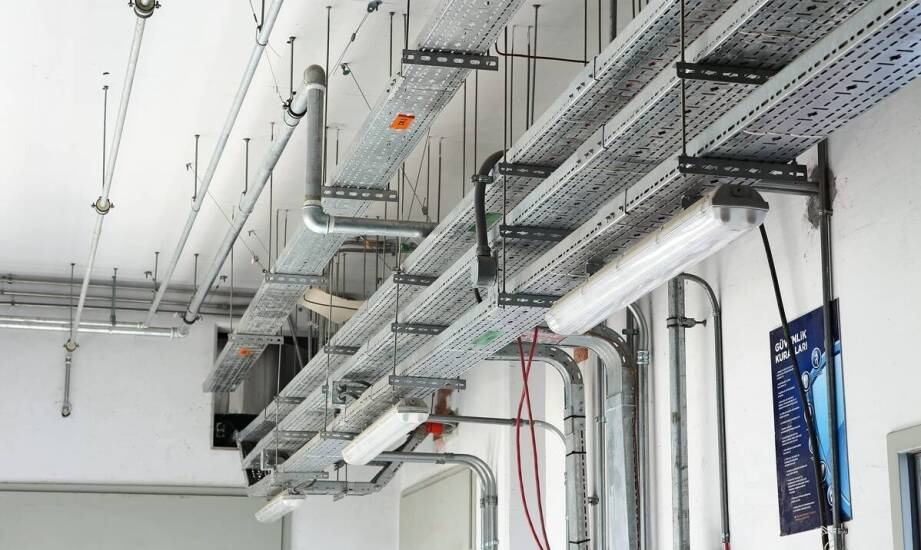

Jak ocenić, czy metalowa trasa kablowa wytrzyma obciążenie i wymagania przeciwpożarowe

W instalacjach przemysłowych i komercyjnych trasy kablowe to coś więcej niż tylko sposób na uporządkowanie przewodów. To kluczowy element infrastruktury, który musi gwarantować bezpieczeństwo, niezawodność i łatwy dostęp serwisowy. Błędny dobór systemu nośnego może prowadzić do ugięć, przeciążeń, a w skrajnych przypadkach nawet do awarii. Kluczowe wytyczne w tym zakresie określa norma PN-EN 61537, precyzująca wymagania dla systemów koryt i drabin kablowych.

Jak dobrać nośność i materiał trasy kablowej?

Podstawowym kryterium jest nośność, która zależy bezpośrednio od masy i liczby kabli oraz rozstawu punktów podparcia. Producenci dostarczają wykresy obciążeń, które pozwalają precyzyjnie dobrać produkt. Przykładowo, standardowe korytka przy rozstawie podpór 1,2 m mogą przenosić obciążenie rzędu 10 kg/m, przy dopuszczalnym ugięciu nieprzekraczającym 20 mm. Warto pamiętać, że dla ciężkich przewodów zasilających kluczowe jest obliczenie obciążenia jednostkowego. Dobrą praktyką jest również uwzględnienie rezerwy na poziomie 20-30% na poczet przyszłej rozbudowy instalacji.

Równie ważne jest środowisko pracy. To ono determinuje wybór materiału i powłoki ochronnej. W miejscach narażonych na wilgoć czy zapylenie konieczne jest stosowanie powłok zgodnych z normą PN-EN ISO 12944-2, takich jak ocynk lub specjalistyczne powłoki typu magnelis dla środowisk o wyższej kategorii korozyjności. W strefach o agresywnym chemicznie otoczeniu lub na zewnątrz budynków trwałość instalacji zapewnią produkty ze stali nierdzewnej lub z grubszymi powłokami ochronnymi.

Odporność ogniowa a konstrukcja – co wpływa na bezpieczeństwo?

W obiektach użyteczności publicznej, takich jak szpitale, lotniska czy stadiony, wymagania formalne stają się priorytetem. Kluczowa jest tutaj odporność ogniowa systemu tras kablowych, potwierdzona certyfikatami CNBOP. Określają one klasę odporności (np. E30, E60, E90), czyli czas, przez który trasa utrzymuje swoje funkcje w warunkach pożaru. Uzyskanie aprobaty technicznej wiąże się ze spełnieniem rygorystycznych wymogów dotyczących m.in. rozstawu podpór i maksymalnego obciążenia. Producent EL-PUK oferuje certyfikowane koryta kablowe metalowe i drabinki, które dzięki Krajowej Ocenie Technicznej i atestom CNBOP są stosowane w najbardziej wymagających projektach.

Na funkcjonalność instalacji wpływa również sama konstrukcja koryta. Modele perforowane zapewniają lepszą cyrkulację powietrza, co jest istotne dla chłodzenia mocno obciążonych przewodów. Z kolei korytka z pełnym dnem oferują lepszą ochronę mechaniczną kabli przed czynnikami zewnętrznymi, choć kosztem wentylacji. Warto też rozważyć systemy samonośne, które pozwalają na zwiększenie rozstawu podpór nawet do kilku metrów, co upraszcza montaż i ułatwia dostęp serwisowy.

Ostateczny wybór trasy kablowej jest więc kompromisem między obciążeniem mechanicznym, warunkami środowiskowymi, wymogami formalnymi oraz planami rozbudowy. Staranne przeanalizowanie tych czynników w oparciu o normy PN-EN 61537 i certyfikaty, takie jak te wydawane przez CNBOP, to inwestycja w niezawodność i bezpieczeństwo całej instalacji na wiele lat.
